КЛАПАНЫ

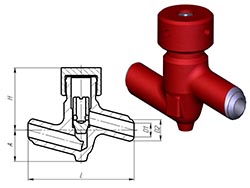

Клапаны обратные
ТУ У28.1-39930604-005:2016
Аналог ПТПА, РОУ, ЧЗЭМ, ФЛЕЙМ
Клапаны и затворы обратные применяются для предотвращения обратного потока рабочей среды в трубопроводах.
Управление – автоматическое.
Уплотнительная поверхность – наплавка из коррозионностойких сталей.
Направление подачи среды – по стрелке на корпусе.
Присоединение клапанов к трубопроводу – под приварку.
Установочное положение - клапанов: на горизонтальных участках трубопроводов – крышкой вверх; отклонение горловины от вертикальной оси – не более 5°;
- затворов: на горизонтальных участках трубопроводов – крышкой вверх, на вертикальных участках трубопроводов – с направлением потока рабочей среды снизу, под тарель; отклонение горловины от горизонталь-ной или вертикальной оси – не более 5º.
Климатическое исполнение – У1, У3 по ГОСТ 15150.
Обозначение |
Аналог |
DN, мм |
PN, МПа |
t° C |
Среда |
L, мм |
H, мм |
Масса, кг |
CV1.4.1.2-10-25 |
3с-10-25-450 |
10 |
25 |
450 |
вода-пар |
110 |
125 |
2,1 |
CV1.4.1.2-10-10 |
3с-10-10-450 |
10 |
10 |
450 |
вода-пар |
110 |
125 |
2 |
CV1.4.1.2-15-25 |
3с-15-25-450 |
15 |
25 |
450 |
вода-пар |
160 |
100 |
2,9 |
CV1.4.1.2-15-10 |
3с-15-10-450 |
15 |
10 |
450 |
вода-пар |
160 |
100 |
2,8 |
CV1.4.1.2-20-25 |
3с-20-25-450 |
20 |
25 |
450 |
вода-пар |
160 |
100 |
2,9 |
CV1.4.1.2-20-10 |
3с-6-2 |
20 |
10 |
450 |
вода-пар |
160 |
89 |
2,5 |
CV1.4.1.1-20-25 |
3с-8-2 |
20 |
25 |
545 |
пар |
160 |
94 |
2,8 |
CV1.4.1.2-20-37,3 |
3с-7-2 |
20 |
37,3 |
280 |
вода |
160 |
94 |
2,8 |
CV1.4.1.2-25-25 |
3с-25-25-450 |
25 |
25 |
450 |
вода-пар |
160 |
100 |
14 |
CV1.4.1.2-25-10 |
3с-25-10-450 |
25 |
10 |
450 |
вода-пар |
160 |
100 |
2,8 |
CV1.4.1.2-32-25 |
3с-32-25-450 |
32 |
25 |
450 |
вода-пар |
220 |
180 |
15,4 |
CV1.4.1.2-32-10 |
3с-6-3 |
32 |
10 |
450 |
вода-пар |
230 |
113 |
3,2 |
CV1.4.1.1-32-25 |
3с-8-3 |
32 |
25 |
545 |
пар |
220 |
180 |
15,4 |
CV1.4.1.2-40-25 |
3с-40-25-450 |
40 |
25 |
450 |
вода-пар |
220 |
180 |
14,9 |
CV1.4.1.2-40-37,3 |
3с-7-4 |
40 |
37,3 |
280 |
вода |
220 |
180 |
14,9 |
CV1.4.1.2-50-25 |
3с-50-25-450 |
50 |
25 |
450 |
вода-пар |
250 |
190 |
17,8 |
CV1.4.1.2-50-10 |
3с-6-5 |
50 |
10 |
450 |
вода-пар |
240 |
116 |
5,9 |
CV1.4.1.1-50-13,7 |
3с-8-5 |
50 |
13,7 |
560 |
пар |
250 |
190 |
17,8 |
CV1.4.1.2-65-25 |
3с-65-25-450 |
65 |
25 |
450 |
вода-пар |
250 |
190 |
17,8 |
CV1.4.1.1-65-9,8 |
3с-8-6 |
65 |
9,8 |
540 |
пар |
250 |
194 |
18,4 |
CV1.4.1.2-65-23,5 |
3с-7-6 |
65 |
23,5 |
250 |
вода |
250 |
190 |
17,8 |
CV1.4.2.2-80-10 |
4с-3-1 |
80 |
10 |
450 |
вода-пар |
380 |
219 |
35 |
CV1.4.2.2-100-10 |
4с-3-2 |
100 |
10 |
450 |
вода-пар |
430 |
287 |
65 |
CV1.4.2.2-150-10 |
4с-3-3 |
150 |
10 |
450 |
вода-пар |
550 |
315 |
125 |
CV1.4.2.2-200-10 |
4с-3-4 |
200 |
10 |
450 |
вода-пар |
650 |
390 |
195 |
CV1.4.2.2-250-6,3 |
4с-3-5 |
250 |
6,3 |
450 |
вода-пар |
775 |
405 |
265 |
